Par contre si vous voulez revenir featuream mode standard voici la procédure: Vous pouvez également y accéder en tout temps lors de la navigation sur le site. Pour enlever le curseur Pick, cliquez sur le X rouge dans la petite barre. Les positions des point et les paramètres pour la géométrie sont entrés dans cette fenêtre. Entrez le nom du sujet dans la boîte supérieure et cliquez sur le bouton Display. Sélectionnez Toolbars du menu View.

Download,,a,,free,,trial,,of,,FeatureCAM,,,automated,,CAM,,software.,,.,,Your,,30,,​day,,trial,,gives,,you,,full,,access,,to,,FeatureCAM,,Standard. Delcam FeatureCAM R3 SP0 32bit et 64bit | FeatureCAM Gb, développé par Delcam, est une suite de logiciels / CFAO qui combine. Téléchargez comme PDF, TXT ou lisez en ligne sur Scribd. Signaler comme Feature CAM Manuel de rfrence Fraisage D. CFAO.

La forme du brut est utilisée pour des simulations de trajets d outils 3D et pour contrôler l étendue des identités de fraisage telles les bosses. Stock Wizard vous fournit des instructions étape par étape pour spécifier ou modifier la forme générale du brut, les dimensions spécifiques du brut, identification et emplacement du zéro pièce. Pour naviguer à travers les tableau, entrez l information désirée sur chaque page et cliquez sur le bouton Next pour vous déplacer à la page suivante.

Après avoir complété cette étape, si vous voulez créer des trous, des poches rectangulaires, des rainures, des poches circulaires ou un filet hélicoïdal, vous pouvez passer à l étape 4. Etape 2: Géometrie Chaque pièce débute par un dessin initial. Vous avez peut-être déjà un dessin de la pièce, sinon, vous pouvez utiliser FeatureCAM pour effectuer votre propre dessin.

Obtenir les dernières articles - znaxar.info

L étape géométrie vous présente des méthodes pour créer des points, des lignes, des arcs et des cercles. Vous pouvez aussi entrecouper la géométrie. Si vous désirez créer plusieurs objets, cocher l option Create more than one au bas de la fenêtre de dialogue avant de choisir le type d objet que vous voulez créer.

Après avoir choisi le type d objet que vous voulez créer, on vous fournit des instructions dans le menu jaune Assistance au bas de l écran. Entrez tous les renseignements numériques requis. Utilisez la touche TAB pour vous rendre au champ suivant. Pour les coordonnées du point,vous pouvez entrer les coordonnées individuelles X, Y et Z ou utiliser la souris pour les localiser graphiquement dans la fenêtre Graphique.

Quand vous déplacez la souris dans la fenêtre Graphique,vous remarquerez que le curseur s accrochera à des emplacements comme le centre d un cercle ou l extrémité d une ligne. Cet emplacement peut être contrôlé par la fenêtre Snapping dont on discute au chapitre 3. Étape 3: Curves Cette étape regroupe les arcs et les lignes dans des curves en traçant automatiquement une trajectoire d outils lisse. On peut essayer de créer une boucle fermée en suivant une trajectoire continue.

Si cette méthode ne vous donne pas le résultat voulu, cliquez sur le bouton Clear pieces au bas de l écran et choisissez de nouveau l étape Curves et utilisez la commande Open boundary. Open Boundary Cette commande créé des curves en cliquant manuellement sur les segments des curves.

Pour créer une curve ouverte des curves qui ne forment pas une boucle , cliquez au début de la curve et cliquez à la fin. Si la curve qui en résulte n est pas la bonne, cliquez sur un nombre de positions intermédiaires afin de guider le processus de création de la curve.

Des curves fermées peuvent également être créées avec cette technique en cliquant de nouveau sur la partie initiale de géométrie. Étape 4: Features Les Features sont les blocs de construction qui décrivent votre pièce.

Par exemple, si vous voulez un trou dans votre pièce, choisissez le feature Hole. Si votre pièce a une poche, choisissez le feature Pocket. Feature wizard vous montre le processus de création des features étape par étape. Une des catégories de features sont celles qui peuvent être crées seulement à partir des dimensions. Ces features incluent des trous, des poches en forme rectangulaire, des filets, des poches rondes Step Bores. D autres features ont besoin des curves pour décrire leur forme.

Ils sont listés sous la catégorie From Curve. Ces features incluent les poches, les bosses, les rainures grooves , les cannelures, les arrondis, les côtés et les faces. Cliquez sur Next pour entrer dans le wizard. Le changement des attributs d usinage Pour modifier un feature, cliquez deux fois sur un feature ou sélectionnez un feature et cliquez sur le bouton Properties pour ouvrir la fenêtre de dialogue Properties. Cette fenêtre de dialogue présente tous les écrans des Features dans une seule fenêtre.

2007 TÉLÉCHARGER GRATUIT FEATURECAM

Les écrans individuels sont séparés en différents menus dans la fenêtre. Étape 5: Trajets d outils Cette étape vous montre le menu Simulation. Ce menu comporte deux sections, les types de simulation et les contrôles de simulation.

FEATURECAM 2007 GRATUIT TÉLÉCHARGER

Chaque opération apparaît dans une couleur différente. Rapid cut montre le resultat de la simulation, sans montrer l outil. Dès que vous avez sélectionné un type de simulation, utilisez les contrôles de simulation pour contrôler la simulation.

Cliquez sur le bouton Play pour faire fonctionner la simulation, après avoir appuyé sur le bouton Play, ce bouton se transforme en bouton Pause. Cliquez une autre fois sur ce bouton pour arrêter la simulation. L icône Single Step fera apparaître un mouvement de trajet d outils.

L icône Next Operation fera apparaître une opération complète telle qu un fraisage ou une opération de dégrossissage d une poche. Le bouton Eject enlève la barre d outils et la simulation de l écran. La glissière de la vitesse contrôle la vitesse des simulations 2D et 3D.

Déplacez la glissière vers la droite pour accélérer, ou vers la gauche pour ralentir. L icône Play to Next Operation vous permet de voir la simulation complétée d une operation comme des spot drill ou pocket.

Cette icône defile un menu déroulant. En cliquant sur le triangle, vous accédez à de nouvelles options: Play to Next Rapid simule l usinage jusqu à la prochaine operation.

Play to Next Tool Change simule l usinage jusqu au prochain changement d outil. Play to Next Zlevel simule l usinage jusqu au prochain Z level d un feature sufacemill Z level. Utilisez l icône Erase pour effacer les ligne de center de l écran.

L icône Region of Interest sert èa limiter la zone de simulation pour les simulations 3D et Rapid cut. L option Show tool load en mode 3D indique un graphique montrant la force nécessaire de. L icône Eject enlève la barre de simulation de l écran. Si vous voulez effectuer un changement dans la simulation,vous pouvez changer n importe quel outil, l ordre d opération, les avances et les vitesses de rotation.

Continuez la simulation et le réglage de la pièce jusqu à ce que les réglages soient corrects. Optimize Feedrates Cette option active le Feed Optimization. Display Cette option vous montre le code dans la fenêtre Manufacturing Results. Vous pouvez également voir les listes d outils et les feuilles d opérations en cliquant sur le menu situé au bas de la fenêtre.

Save Le code G est sauvegardé sur le disque dur en utilisant cette commande. Remap Tooling Cette option vous permet de changer les positions des outils choisis dans le magasin d outils. Customize Manufacturing Cette étape vous permet de personnaliser les bases de données de l outil, des avances et des vitesses de rotation, et les paramètres du système par défaut. Ces options vous permettent de régler avec précision FeatureCAM selon vos préférences.

Chaque outil est décrit par une série de dimensions. Les outils sont regroupés dans une librairie d outils. FeatureCAM fournit une base de données complète et créé un coffre à outils de base pour les outils en pouces, en millimètres ou les deux.

FeatureCAM sélectionne les outils de la librairie d outils active pour usiner la pièce.

Vous pouvez choisir la librairie d outils que vous désirez utiliser pour chaque pièce ou machine. Vous pouvez également créer des librairies d outils personnalisées avec le gestionnaire d outils pour refléter les outils que vous possédez ou pour représenter exactement les outils pré-chargés dans votre magasin d outils.

Les avances et les vitesses de rotation sont stockées dans des tables pour chaque matériau. Chaque table contient les réglages pour différentes opérations de coupage. Ces tables peuvent être personnalisées pour changer les valeurs ou vous pouvez ajouter des tables pour de nouveaux matériaux. FeatureCAM possède deux différents types d attributes, default and feature. L option Default attributes établit les réglages pour les nouveaux features et on y accède en chosissant l étape Customize Mfg et en choisissant l option Establish my manufacturing preferences.

Indiquez votre préférence pour les réglages incluant le fraisage en avalant, les valeurs de chevauchement, les cycles cannés ou les entrées tangentielles et ces réglages seront utilisés pour la création de toutes les pièces. Les préférences d usinage d un feature s appliquent à des features spécifiques et changent les réglages par défaut.

Par exemple, vous pouvez établir un réglage par défaut pour un fraisage en avalant, mais le changer pour un dégrossissage bi-directionnel pour un feature particulier. Pour établir les préférences d usinage d un feature, choisissez graphiquement le feature et cliquez sur le bouton Properties au bas de l écran.

Configure Post Processor Cette option est disponible en versions PC pour personnaliser les réglages de post processeur ou en sélectionner un nouveau. Étapes optionnelles Surfaces Cette étape est disponible avec le module 3D.

Cette étape démarre le menu étape par étape de la conception de surface à partir de curves ou de surfaces. AFR vient de automatic feature recognition. Permet de programmer à partir du modèle solide.

FeatureCAM possède un vaste système d aide en ligne inclus avec le logiciel. Cette documentation inclue les introductions au produit et les manuels de référence pour tous les produits FeatureCAM. Trois menus différents sont disponibles.

FEATURECAM 2007 GRATUIT TÉLÉCHARGER

L onglet Contents fournit une vue d ensemble du système d aide. Pour y accéder, cliquez deux fois sur un livre ou une page. Cliquez sur Help Topics pour retourner à la vue d ensemble.

Guide de départ pour FeatureCAM

L onglet Index vous permet d accéder au fichier d aide en utilisant les sujets de l index. Entrez le nom du sujet dans la boîte supérieure et cliquez sur le bouton Display. L onglet Find fournit des fonctions de recherche pour toutes les pages du fichier d aide. Entrez le mot que vous désirez trouver dans la boîte supérieure et choisissez un sujet dans la boîte inférieure. Cliquez sur Display pour visualiser la page. L aide a une interface reliés ensemble où vous cliquez pour obtenir des écrans d information en ligne.

Un lien link se définit comme tout texte souligné en vert ou toute portion d un diagramme qui change le curseur en curseur pointeur. Cliquez sur un lien link pour faire apparaître un autre écran. Reference Section La section Reference de l aide en ligne contient des descriptions techniques approfondies des features de FeatureCam. Elle comprend des livres qui définissent les sujets des principaux produits.

Par exemple, le livre Drawing contient tous les outils de dessin qui se trouvent dans FeatureCam; le livre Making features contient une description des features divisée en produits individuels. Aide Help Lorsque vous utilisez FeatureCam vous pouvez accéder à la documentation pour le sujet courant. En appuyant sur F1 pour obtenir de l aide sur votre travail en cours. En cliquant sur Help dans les boîtes de dialogue.

Tu pourrais aimer:TÉLÉCHARGER EXLIB 1.1

En utilisant l icône, vous pouvez obtenir de l information instantanée. Cliquez sur ce bouton et cliquez sur un item, un bouton ou une fenêtre de dialogue du menu pour avoir plus d information. Vous pouvez obtenir la présentation de menus d outils additionnels dans le menu View avec l option Toolbars.

Vous pouvez aussi contrôler l espace utilisé par la fenêtre Graphique en comparaison avec la fenêtre Manufacturing results en déplacant les glissières d un côté à l autre. Mais chaque bouton d une barre menu inclut une fenêtre explicative.

Pour la visualiser, tenir le curseur sur le bouton jusqu à ce qu elle apparaisse. La fenêtre décrit la fonction. En plus, le menu Assistance vous amène à la prochaine étape. Elle reconnaît votre travail et vous aide à dessiner la géométrie et les features.

Référez-vous au système Help pour de l information détaillée. Viewing vous permet de changer interactivement la vue de la pièce. Sélectionnez une option du menu déroulant. Votre curseur montre la même icône que le mode de visualisation que vous avez choisi. La visualisation se fait interactivement dans FeatureCAM, avec la souris. Pour les versions de l atelier, vous pouvez faire un zoom avant ou arrière sur un point. Avec les versions Pc, la rotation, la prise panoramique et la translation sont possibles.

Principal Views change la visualisation d une pièce en une des sept vues standard. Voir la section menu déroulant Fly-out Toolbars. Shaded vous permet de travailler dans le mode ombragé pour un modelage solide ou surfacique. Undo inverse l effet de la commande précédente. FeatureCAM mémorise une longue liste de commandes effectuées.

Vous pouvez donc sélectionner Undo plusieurs fois. Delete efface l objet sélectionné sur l écran. L objet disparaît de l écran. Select vous place en mode Select. Vous êtes en mode select quand la souris apparaît comme une flèche standard dans la fenêtre. En mode select, vous cliquez sur les objets pour les sélectionner. Transform transforme l entité choisie selon les réglages effectués dans la fenêtre de dialogue.

Context sensitive help vous donne accès à l aide en ligne. Cliquez sur le bouton, sélectionnez le bouton, le champ, la boîte de dialogue ou l item du menu pour lesquels vous désirez de l information.

Options vous donne accès à tous les réglages dans FeatureCAM.

GRATUIT TÉLÉCHARGER FEATURECAM 2007

Help vous donne accès à l aide en ligne. Une icône avec un petit triangle noir dans le coin droit inférieur est un menu déroulant. Cliquez sur le triangle, le menu déroulant apparaîtra. Cliquez pour choisir une option spécifique. La dernière option que vous avez sélectionnée du menu déroulant devient la commande en cours et apparaît sous forme de bouton dans la barre d outils. Pour sélectionner cette option de nouveau, cliquez sur le bouton dans la barre d outils.

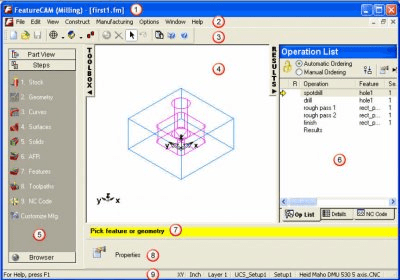

Icône de commande Triangle pour dérouler Menu déroulant Menu Bar La barre menu contient tous les menus du système. Ces menus contiennent toutes les commandes disponibles dans FeatureCAM. Barre d outils Steps La boîte à outils Steps contient une liste ordonnée des étapes pour la création de programmes.

Chaque étape est un wizard avec une série de fenêtres de dialogue pour chaque processus. Elles sont dans l ordre dans lequel vous les utiliserez pendant la création d une pièce. Fenêtre graphique La fenêtre de gauche est celle des graphiques.

Cette fenêtre présente la représentation graphique de la pièce et les simulations des trajets d outils graphiques. Fenêtre des résultats Manufacturing Results La fenêtre de droite est celle des résultats d usinage. Cette fenêtre contient la documentation générée 20 30 Tour de l Interface automatiquement incluant les listes d outils, les feuilles de présentation et les programmes de pièces. La sélection d un des menus au bas de l écran change le contenu de cette fenêtre.

Geometry Dialog Bar La fenêtre de dialogue geometry est située sous la fenêtre des graphiques et la fenêtre des résultats d usinage. Les positions des point et les paramètres pour la géométrie sont entrés dans cette fenêtre. Assistance Bar Le menu Assistance fournit des instructions étape par étape pour la commande en cours.

Barre d êtat Status Bar Le menu bar contient vos unités de dessin en cours, la librairie d outils et le post processeurs utilisé ainsi que de l information sur la simulation. Le menu Status n est pas une barre d outils et ne peut être enlevé.

C est la partie inférieure de l écran de FeatureCAM et il fournit de l information sur l ordinateur, le programme ou de l information sur le travail en cours. Vous pouvez le sélectionner ou le désélectionner dans le menu View sous Toolbars. Chaque présentation est listée avec tous les features énumérés plus bas. De cette vue, vous pouvez sélectionner, montrer, cacher ou modifier des features. Cliquez sur - pour changer la vue et cacher les objets. Si vous cliquez deux fois sur l objet, vous obtenez le même résultat.

GRATUIT 2007 TÉLÉCHARGER FEATURECAM

Cliquez sur un objet dans la vue en arbre pour sélectionner l objet dans la fenêtre graphique. Cette sélection est bonne pour faire la distinction entre les objets superposés dans la fenêtre graphique. Assurez-vous de cliquer sur le nom et non dans la boîte.

Voir l item En cliquant sur un objet, vous verrez le bouton pour ce feature. Cliquer sur ce bouton fera apparaître un menu des actions que vous pouvez effectuer sur cet objet. Les actions disponibles dépendent de l objet. Ce menu apparaît aussi en cliquant à droite sur l objet dans la vue en arbre. Les features possèdent une boîte de contrôle crochet. Si vous enlevez le crochet, l objet sera exclu du trajet d outils. En déplacant un feature ou une installation, vous pouvez redemander ces items.

Cliquer deux fois sur un feature fera apparaître sa fenêtre de dialogue Properties pour l éditer. Tous les objets, sauf la géométrie, sont représentés dans la vue en arbre. L icône Part présente la pièce en entier. Le nom du fichier apparaît également dans la vue en arbre. L icône Stock représente la pièce brute. L icône Setup représente un montage. Les features setup sont listés sous le montage. Si vous cliquez sur un montage, cela change le montage setup en cours et le UCS en cours.

L icône Feature représente les features. Cela peut être un 2. La boîte de vérification située à côté du feature peut être utilisée pour l exclure de la génération du trajet d outils. Le feature n est pas effacé; on l ignore simplement pour la génération du trajet d outils.

L icône L icône Curve représente une curve dans le modèle de la pièce. Surface présente les surfaces. Les features d usinage sont des features, et non des surfaces.

L icône Solid représente un solide. Les features de dessin individuels sont listés en-dessous. Sélection graphique Plusieurs commandes demandent de sélectionner un objet dans la fenêtre Graphique. Pour ce faire vous: 1. Cliquez sur un objet avec le bouton de gauche de la souris.

Cela sélectionne cet objet en tournant au rouge et désélectionne tout autre objet. Ceci ajoute cet objet aux objets sélectionnés. Vous pouvez sélectionner plus d un objet.

Cliquez sur le bouton gauche de la souris et déplacez la souris avant de relâcher le bouton. On appelle cette méthode box select. En déplacant la souris, une fenêtre apparaît dans la fenêtre Graphics. Tous les objets complètement contenus dans la fenêtre sont sélectionnés. Si vous appuyez sur SHIFT lorsque vous sélectionnez, les objets sont ajoutés aux objets sélectionnés. Note: vous devez être en mode Select en cliquant sur le bouton Select pour sélectionner un objet.

Les catégories incluent la géométrie, les courbes, les surfaces et les features. Hide Fly-out est un menu auto-déroulant qui permet de cacher différentes catégories d objets. Cela n efface pas les objets. Ils sont seulement enlevés de l écran. Ces objets peuvent réapparaître en utilisant les commandes du menu déroulant Show Fly-out. Curve Wizard donne une interface centrale pour les commandes de curves.

Les commandes de ce wizard sont également disponibles dans Curves et Surfaces. Surface Wizard présente des instructions étape par étape pour la construction de surfaces 3D. Les commandes disponibles dans ce wizard sont également disponibles dans la barre d outils Curves and Surfaces.

Toggle Geometry Toolbar fait apparaître la barre d outils Geometry. Cette barre d outils contient des menus auto-déroulant pour la création de points, de lignes, d arcs, de filets et de dimensions.

Snap Modes vous montre la fenêtre Snap Modes. Elle permet d établir des points d interception. New Feature Wizard vous guide à travers le processus de création des features d une pièce. Disponible en version Pc seulement. Setups ouvre la fenêtre de dialogue Setup pour la création ou l édition de l origine programme.
